國信美達簡介多繩提升機摩擦襯墊的作用與安裝形式

摩擦襯墊是多繩摩擦式提升機的關鍵元件，它的功能直接影響到提升機的提升能力和安全可靠性。摩擦襯墊的主要作用：保證適當?shù)哪Σ烈驍?shù)，實現動力傳遞；減少鋼絲繩張力分配不均的狀況；保護鋼絲繩，延長鋼絲繩壽命。摩擦襯墊的截面一般呈直角梯形，襯墊上車削兩個或一個繩槽，分為落地式雙繩槽摩擦襯墊和井塔式單繩槽摩擦襯墊兩種，如圖所示。

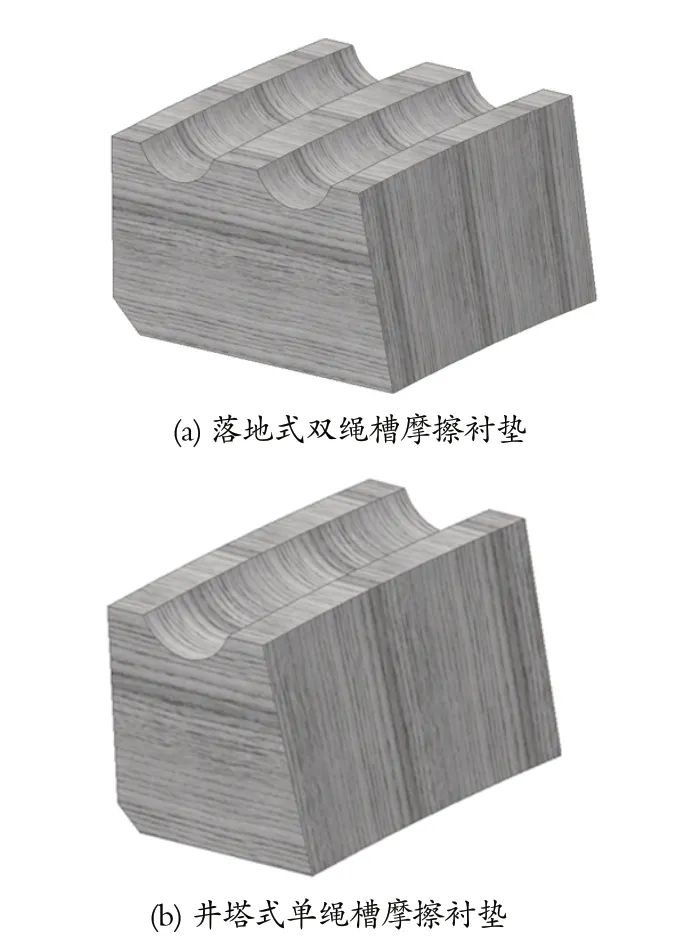

摩擦襯墊的結構形式

摩擦襯墊的安裝形式有固定塊壓塊式連接和楔形固定裝置式連接兩種。

(1) 固定塊壓塊式連接 通過固定塊、壓塊把摩擦襯墊固定在摩擦輪上，再用螺栓將固定塊和壓塊把合在筒殼上。這主要是利用壓塊兩側斜面與摩擦襯墊的斜面匹配壓緊襯墊，如圖所示。

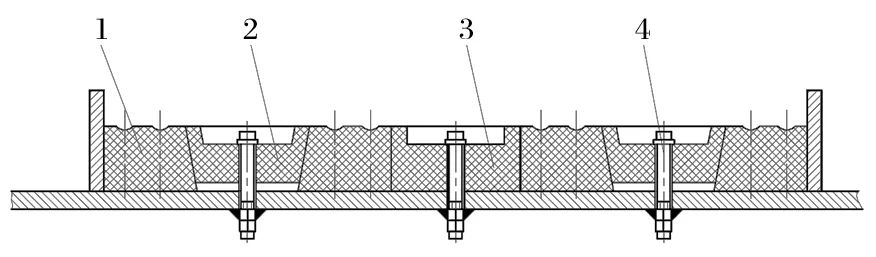

 固定塊壓塊式連接

1.摩擦襯墊 2.壓塊 3.固定塊 4.螺栓

這種安裝形式的特點：①安裝和拆卸摩擦襯墊簡單方便，特別是拆卸其中一塊襯墊時，更加便捷；② 固定塊、壓塊采用酚醛材料壓鑄而成，質量較輕，其強度和尺寸不受浸水影響；③固定塊壓塊質量較小，摩擦輪轉動慣量相對較小。

(2) 楔形固定裝置式連接 在筒殼外圓上焊接楔形固定裝置，再把摩擦襯墊嵌入楔形固定裝置內來固定摩擦襯墊，如圖 所示。

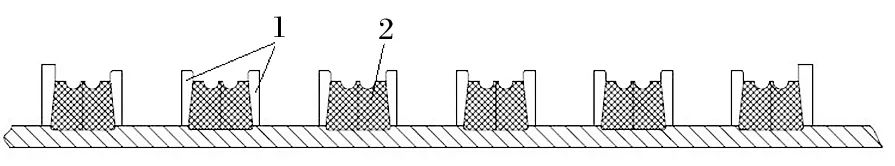

楔形固定裝置式連接

1.楔形固定裝置 2.摩擦襯墊

這種安裝形式的特點是：①摩擦輪因焊接有楔形固定裝置，相當于安裝了外加強環，使得摩擦輪強度較大；② 楔形槽需要進行機械加工，具有較高的精度，可使摩擦襯墊與筒殼具有較高的貼合度。

兩種連接方式對摩擦輪應力與變形、接觸效果的影響相差很小。相對來說，固定塊壓塊式連接安裝更方便、加工工藝更簡單，國內提升機廠家一般選用此種連接方式。
