礦用提升機絞車主要部件的結構

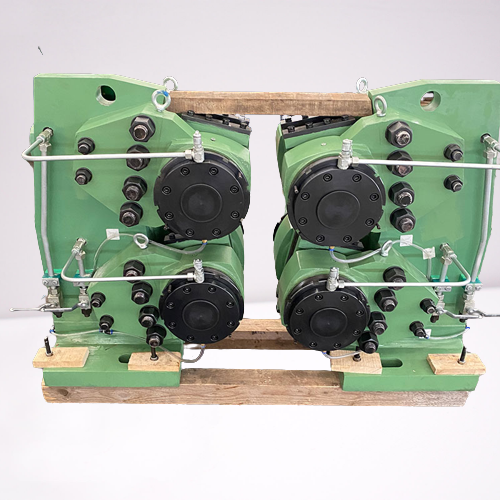

盤形制動器是提升絞車制動系統的重要部件之一。盤形制動器裝置是把盤行閘用銷軸及螺栓安裝在支架上。盤形制動器是制動系統的執行機構。盤形制動器對制動盤直接產生正壓力，由制動盤和閘瓦間的摩擦力形成所需的制動力矩，完成工作制動和安全制動。該系列礦用提升絞車使用的盤形制動器的基本原理是液壓松閘、彈簧力制動。

聯軸器在電動機與行星減速器的高速軸端采用彈性棒銷聯軸器連接，主要由兩個半聯軸節和尼龍棒銷等組成，該聯軸器傳動平穩、噪音小、安全可靠、彈性好、維護和拆卸方便。

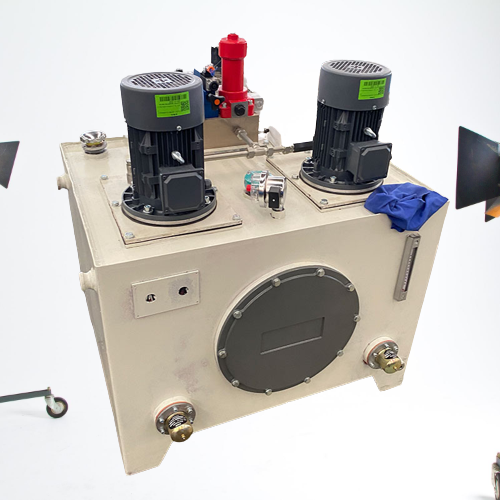

液壓站的主要作用是：

(1)可以為盤形制動器提供流量穩定、壓力可線性調節的壓力油，以使絞車獲得不同的制動力矩。

(2)在事故狀態下(包括全礦停電)，可以實現安全制動。

(3)可以為離合器提供流量穩定、壓力可線性調節的壓力油，以使礦用提升機獲得不同的提升速度。
