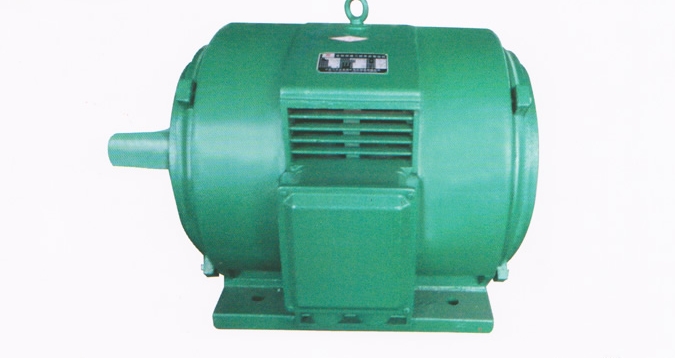

YTS系列(IP23)提升機專用變頻調速三相異步電動機(機座中心高250~355)

一、簡介

YTS系列(IP23)電動機是根據提升機類負載的實際運行工況，而專門研制的提升機專用交頻調速三相異步電動機本系列電動機由變頻器供電，在3~50Hz范圍內為恒轉矩調速，具有啟動轉矩大、過載能力強、調速平穩、運行可靠、噪聲低等優點，特別適合低頻啟動、額定頻率下運行的機械設備配套，是提升機類機械設備實現無級調速、智能化控制的理想產品。
電動機防護等級為IP23、冷卻方式為IC01。即，電動機為開啟式、自循環通風冷卻系統。具有良好的通風散熱能力。徹底消除了一般變頻調速電機依賴附加軸流風機強迫通風冷卻帶來的通風噪音大、軸流風機故障后電動機不能正常使用等端。
電動機為S1連續工作制，絕緣等級為(F)級，采用變頻電動機繞組專用電磁線和高強度耐電壓絕緣結構，在額定狀態(額定電壓、額定頻率、額定功率、標稱功率和S1工作制)時，具有較高的運行可靠性。

電動機額定電壓為380V，額定頻率為50Hz，也可根據不同調速范圍的要求，以及使用場合電源的要求確定額定點的電壓和頻率(如:400V、415V、420V、440V、660V、690V;25Hz30Hz、60Hz等)。但除額定電壓380V、額定頻率50Hz以外的電機需在訂貨時事先進行技術溝通電動機的功率等級和安裝尺寸符合IEC國際標準。即，與YR系列(IP3)同功率的和同極數的電動機安裝尺寸相同，只是外形總長較YR系列(IP23)電動機有效縮短。對于原來使用YR系列(IP23)電動機的機械設備，為實現變頻調速而采用YTS系列(IP23)電動機帶來較大使利，且較YR系列(IP23)電動機轉子具有更高的安全可靠性。特別是，YTS系列(IP23)電動機可較方便地派生雙軸伸電動機或附加超速開關、旋轉編碼器等自動控制裝置，為提升機類機械設備的技術進步創造了良好條件。

二、安裝形式

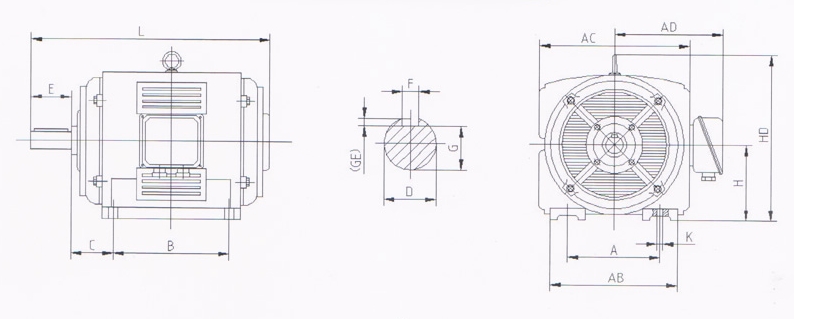

三、外形及安裝
